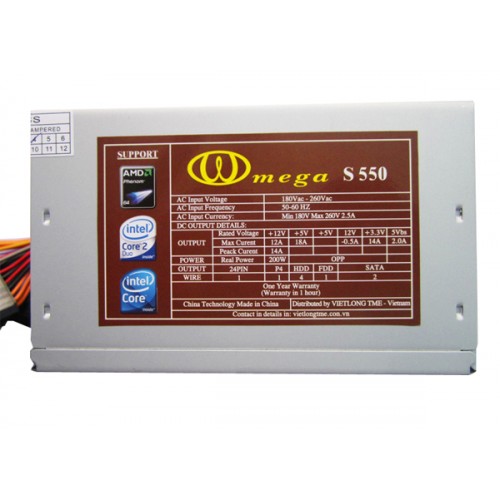

Nguồn máy tính Omega 550W

Nguồn máy tính Omega 550W

 Đầu cấp nguồn:

Đầu cắm vào main (bo mạch chủ) 24 pin; Đầu cắm cấp cho bộ xử lý trung tâm CPU (chíp): 04 chân; Đầu cấp nguồn cho thiết bị HDD, CD, DVD, Đĩa mềm: 02 đầu ata, 02 đầu sata

Các đường điện áp:

Điện áp 3,3 V (nguồn chính) đi qua các sợi dây mầu cam; Điện áp 5V (nguồn chính) đi qua các sợi màu đỏ; Điện áp 12 V (nguồn chính) đi qua các sợi dây màu vàng; Điện áp -5V (nguồn chính) đi qua dây màu trắng; Điện áp -12 V (nguồn chính) đi qua dây màu xanh lơ; Các dây mass màu đen; Điện áp 5V STB (nguồn cấp tước) đi qua sợi dây màu tím

Công suất đường điện áp

Điện áp 3.3 V công suất 100W; Điện áp 5 V công suất 150W;  Điện áp 12 V công suất 300W

Tản nhiệt:

+) Hệ thống tản nhiệt gió: 01 quạt fan 8, hoạt động theo nguyên tắc hút gió từ trong nguồn ra ngoài. Tuổi thọ làm việc: 400.000 giờ

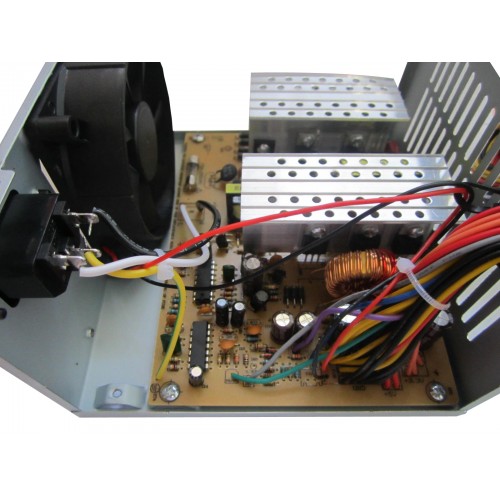

+) Hệ thống tản nhiệt trên main: 02 Tấm tản nhiệt hợp kim nhôm, tán rộng, có định hướng đón gió từ quạt fan 8 để làm mát thiết bị.

Lọc nhiễu

Nguồn được thiết kế bộ lọc nhiều gồm:

+) Lọc nhiễu dòng điện đầu vào: Mục đích loại nhiễu trước khi biến đổi thành điện áp một chiều. sử dụng 02 tụ lọc nhiễu 470 và cuộn cảm loại bỏ toàn bộ nhiễu cao tần của lưới điện.

+) Lọc nhiễu trung gian: Sử dụng cuộn cảm và tụ lọc - biến đổi từ phần điện một chiều sang xoay chiều tần số cao.

+) Lọc nhiễu đầu ra: Lọc nhiễu sau biến áp cao tần: sử dụng cuộn cảm và tụ lọc
